Dron

Machine de conditionnement en plateau & wrap around horizontale

La fonction principale de la machine est de prélever et de former le carton sur lequel seront automatiquement placés les produits qui, précédemment regroupés, iront créer le paquet final, autour duquel le carton ou le plateau se referme. Selon la configuration et le type de produit, le système de chargement et de transport en machine du produit peut varier grâce à l’utilisation de divers systèmes de regroupement/empilage.
Selon la façon dont le produit arrive de la ligne précédent, des systèmes de renversement, de rotation, et/ou d’empilage peuvent s’avérer nécessaires avant l’insertion dans le plateau/carton. Une fois la forme désirée créée grâce à l’auxiliaire de pousseurs et de chariots de translation, les multipacks formés seront déplacés au-dessus du plateau prélevé dans le magasin de cartons. Grâce à des ventouse réglables, dans le magasin de cartons, on prélève le carton qui est accompagné vers le bas. Le carton, grâce à la chaîne de transport, procède le long de la station de fermeture finale, où les rabats sont fermés et collés grâce à l’application de colle à chaud. Dans la version continue, le plateau est chargé par dessous et formé autour du produit qui arrive sur la ligne sans s’arrêter. En phase finale, le paquet en sortie glissera sur des rouleaux libres, lesquels en faciliteront le déchargement. Un système optionnel en mesure de détecter la longueur du paquet, permet d’écarter les plateaux défectueux au profit de ceux qui sont corrects qui, selon la programmation, seront déplacés manuellement ou automatiquement sur une palette. La station de palettisation n’est pas inclus dans l’offre mais fait partie de la gamme de machines proposées par DM PACK.
En enlevant et en ajoutant des parties ou des composants spécifiques de la machine, nous pouvons adapter la même typologie de conditionnement à des formats différents.
Machine conforme aux normatives CE.

Cliquer sur le point actif pour de plus amples informations


Elle peut être suivie par n'importe laquelle de nos machines DMPack.

Structure solide et compacte , design standard. Ouverture classique, avec portes à soufflet ou coulissantes.

Tableau électrique facilement accessible, à hauteur des yeux et avec relais.

Système de chargement, empilage et insertion des produits dans les cartons de haute précision.

Portes ouvrables pour permettre un accès facile à toutes les stations de travail, et pour simplifier les opérations de nettoyage et de maintenance.

Écran tactile OMRON orientable, permet de programmer jusqu'à 100 programmes. Modifications des paramètres simples et intuitives.

Magasin de cartons facilement réglable pour un changement de format simple et rapide. Grande polyvalence dans la dimension des cartons.
Machine de conditionnement en plateau & wrap around horizontale
Caractéristiques généralesMachine de conditionnement en plateau & wrap around horizontale, compacte et ergonomique, qui permet de travailler avec une vaste gamme de produits divers.
Les dimensions du magasin de cartons sont réglables aussi bien en automatique qu'avec les poignées.
La machine peut être équipée de systèmes de chargement supplémentaires (empileurs, formateurs de multipack, aiguilleurs, etc.).
Les cartons sont prélevés avec des ventouses, et les bords sont ensuite fermés avec de la colle à chaud.
L'extraordinaire accessibilité de la structure simplifie les opérations de nettoyage et de maintenance et permet de travailler des deux côtés grâce à l'écran tactile orientable.
Caractéristiques techniquesLes dimensions standards des cartons/plateaux peuvent varier d'un minimum de 170x100x100 mm à un maximum de 600x600x400 mm.
Divers formats peuvent être ajoutés en fonction des caractéristiques et de la faisabilité du projet.
DRON travaille avec du papier cartonné plat pour Wrap Around, avec du Carton américain (RSC) et, comme option, avec le système « tray and lid ».
Disponible dans la version intermittente et en continu.
Comme option, la machine peut travailler en « BYPASS », en faisant transiter les produits sans l'insertion du plateau.
High quality components, ISO certificated
Détails Dron
Les stations de chargement et de d'ouverture des cartons sont montées sur des glissières linéaires de coulissement pour une meilleure accessibilité durant les opérations de maintenance.

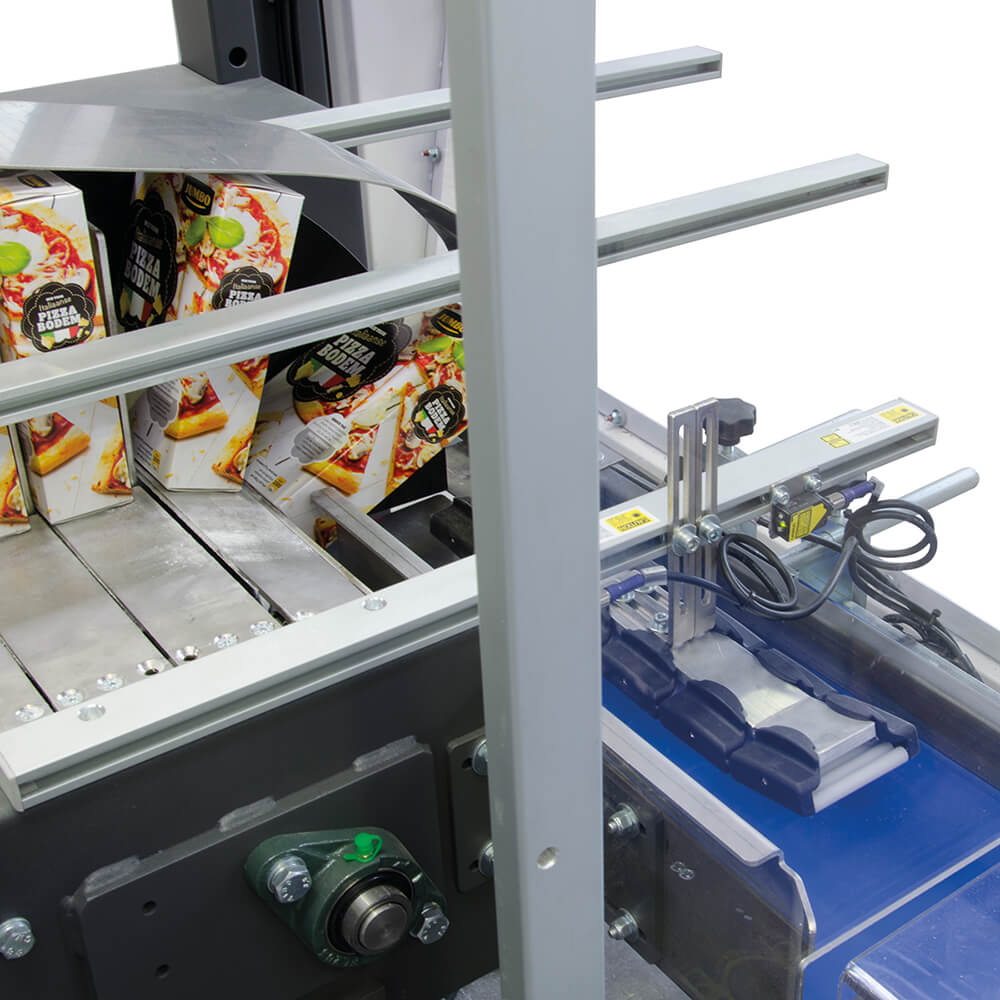

Tapis d'entrée flexible, réglable en fonction des dimensions des produits et de la configuration des multipacks.

Le pousseur automatique permet aux produits d'être regroupés en multipack ou poussés individuellement.

Ample magasin adapté à des cartons de dimensions différentes ; changements de format simples et rapides.

Machine compacte et ergonomique, hyper accessible par l'opérateur grâce aux portes ouvrables par tous les côtés.

Machine hautement accessible de toutes ses parties, pour un diagnostic rapide, une maintenance et un nettoyage faciles.
