PALETTISEUR AUTOMATIQUE CARTÉSIEN
Le palettiseur cartésien automatique TRON à portique ouvert de DM PACK fait partie d'une gamme de palettiseurs cartésiens développée pour répondre aux différents besoins des fins de ligne en matière de cadence, d'encombrement et de configuration des palettes. La machine repose sur une structure porteuse robuste offrant un accès libre sur les quatre côtés ainsi qu'un niveau élevé de sécurité. Des barrières immatérielles permettent à l'opérateur d'intervenir en toute sécurité lorsque cela est nécessaire, tout en garantissant la continuité de production et la conformité aux normes industrielles. La tête de préhension Pick & Place est configurée sur mesure en fonction des caractéristiques du produit à palettiser. Elle garantit une manipulation précise, un positionnement fiable et un alignement optimal de la charge avant sa dépose sur la palette. Grâce à son encombrement réduit, à la précision de ses mouvements et à sa simplicité d'utilisation, le TRON constitue une solution idéale pour les lignes recherchant flexibilité, accessibilité et haut niveau d'automatisation en fin de ligne.
Caractéristiques générales
Le palettiseur cartésien automatique TRON à portique ouvert est disponible avec un ou plusieurs postes palettes. Cette nouvelle génération de palettiseurs est conçue pour optimiser l'encombrement, simplifier l'exploitation et offrir une solution performante pour les fins de ligne automatiques.
La machine repose sur une structure robuste intégrant des guidages à recirculation de billes sur lesquels se déplace le portique cartésien. Celui-ci est équipé d'un bras muni d'une tête de préhension permettant de saisir les produits avec rapidité et précision. Les mouvements sur les axes X, Y et Z sont assurés par des moteurs brushless ou asynchrones pilotés par variateur, sélectionnés selon la cadence et le niveau de précision requis.
Selon le programme de palettisation, le portique se positionne au point de prise, saisit le produit puis le dépose sur la palette à l'aide d'une tête configurable avec ventouses, système de préhension par le vide ou pinces, selon les caractéristiques de la charge.
Le palettiseur peut également être configuré en version palette au sol. Dans cette configuration, l'opérateur positionne la palette vide à l'aide d'un transpalette dans un gabarit fixé au sol, puis retire la palette complète de la même manière, garantissant une gestion simple, sûre et flexible.
Le palettiseur peut être configuré comme « PALETTE AU SOL » : la palette vide est positionnée manuellement par un opérateur à l'aide d'un transpalette à l'intérieur d'un gabarit fixé au sol. Le prélèvement de la palette remplie s'effectue de la même manière, à l'aide du transpalette guidé par l'opérateur.
La machine repose sur une structure robuste intégrant des guidages à recirculation de billes sur lesquels se déplace le portique cartésien. Celui-ci est équipé d'un bras muni d'une tête de préhension permettant de saisir les produits avec rapidité et précision. Les mouvements sur les axes X, Y et Z sont assurés par des moteurs brushless ou asynchrones pilotés par variateur, sélectionnés selon la cadence et le niveau de précision requis.
Selon le programme de palettisation, le portique se positionne au point de prise, saisit le produit puis le dépose sur la palette à l'aide d'une tête configurable avec ventouses, système de préhension par le vide ou pinces, selon les caractéristiques de la charge.
Le palettiseur peut également être configuré en version palette au sol. Dans cette configuration, l'opérateur positionne la palette vide à l'aide d'un transpalette dans un gabarit fixé au sol, puis retire la palette complète de la même manière, garantissant une gestion simple, sûre et flexible.
Le palettiseur peut être configuré comme « PALETTE AU SOL » : la palette vide est positionnée manuellement par un opérateur à l'aide d'un transpalette à l'intérieur d'un gabarit fixé au sol. Le prélèvement de la palette remplie s'effectue de la même manière, à l'aide du transpalette guidé par l'opérateur.
Caractéristiques particulières
Le palettiseur cartésien automatique TRON à portique ouvert présente un encombrement réduit avec des dimensions minimales de 2 200 mm de longueur et 1 350 mm de largeur. Selon la configuration, la hauteur totale peut atteindre 2 700 mm, palette comprise.
La machine est compatible avec les principaux formats de palettes, notamment 800 × 1 200 mm et 1 000 × 1 200 mm. La hauteur maximale de palettisation atteint 1 750 mm, palette comprise, tandis que des versions spéciales permettent d'atteindre 3 000 mm. La cadence peut atteindre 10 cycles par minute, garantissant un excellent compromis entre productivité et précision.
La tête de préhension peut être équipée de ventouses, de pinces ou d'un système de préhension par le vide selon les dimensions, le poids et les caractéristiques des produits. Les dimensions des produits peuvent varier de 90 × 150 × 100 mm à 400 × 600 × 600 mm.
Dans sa version à portique ouvert, le TRON peut intégrer de nombreuses options : postes palettes supplémentaires, magasin d'intercalaires, magasin de palettes, convoyeurs à rouleaux pour l'alimentation et l'évacuation automatiques des palettes, banderoleuse et systèmes de dépalettisation, afin d'obtenir une fin de ligne entièrement automatisée et hautement intégrée.
La machine est compatible avec les principaux formats de palettes, notamment 800 × 1 200 mm et 1 000 × 1 200 mm. La hauteur maximale de palettisation atteint 1 750 mm, palette comprise, tandis que des versions spéciales permettent d'atteindre 3 000 mm. La cadence peut atteindre 10 cycles par minute, garantissant un excellent compromis entre productivité et précision.
La tête de préhension peut être équipée de ventouses, de pinces ou d'un système de préhension par le vide selon les dimensions, le poids et les caractéristiques des produits. Les dimensions des produits peuvent varier de 90 × 150 × 100 mm à 400 × 600 × 600 mm.
Dans sa version à portique ouvert, le TRON peut intégrer de nombreuses options : postes palettes supplémentaires, magasin d'intercalaires, magasin de palettes, convoyeurs à rouleaux pour l'alimentation et l'évacuation automatiques des palettes, banderoleuse et systèmes de dépalettisation, afin d'obtenir une fin de ligne entièrement automatisée et hautement intégrée.

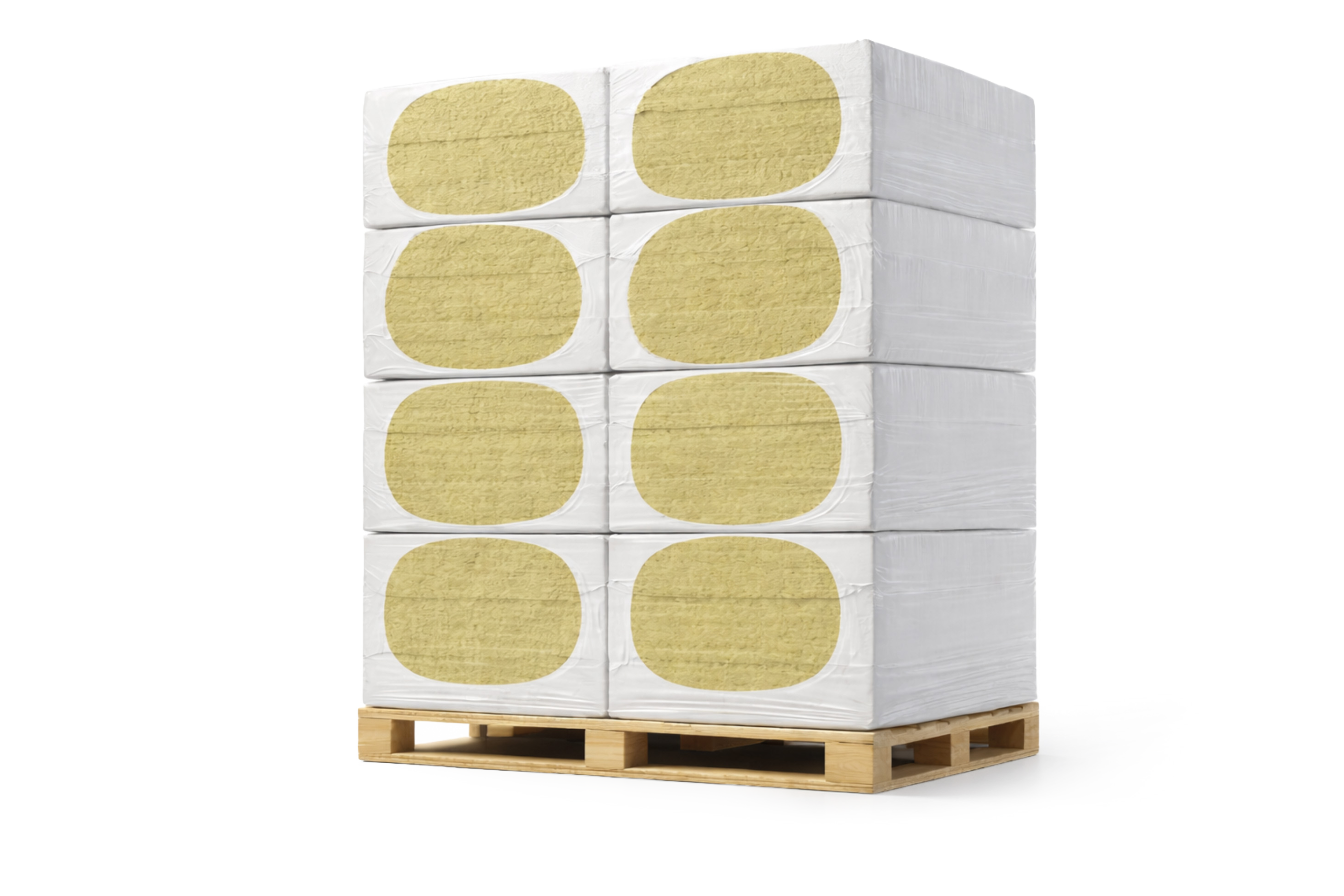

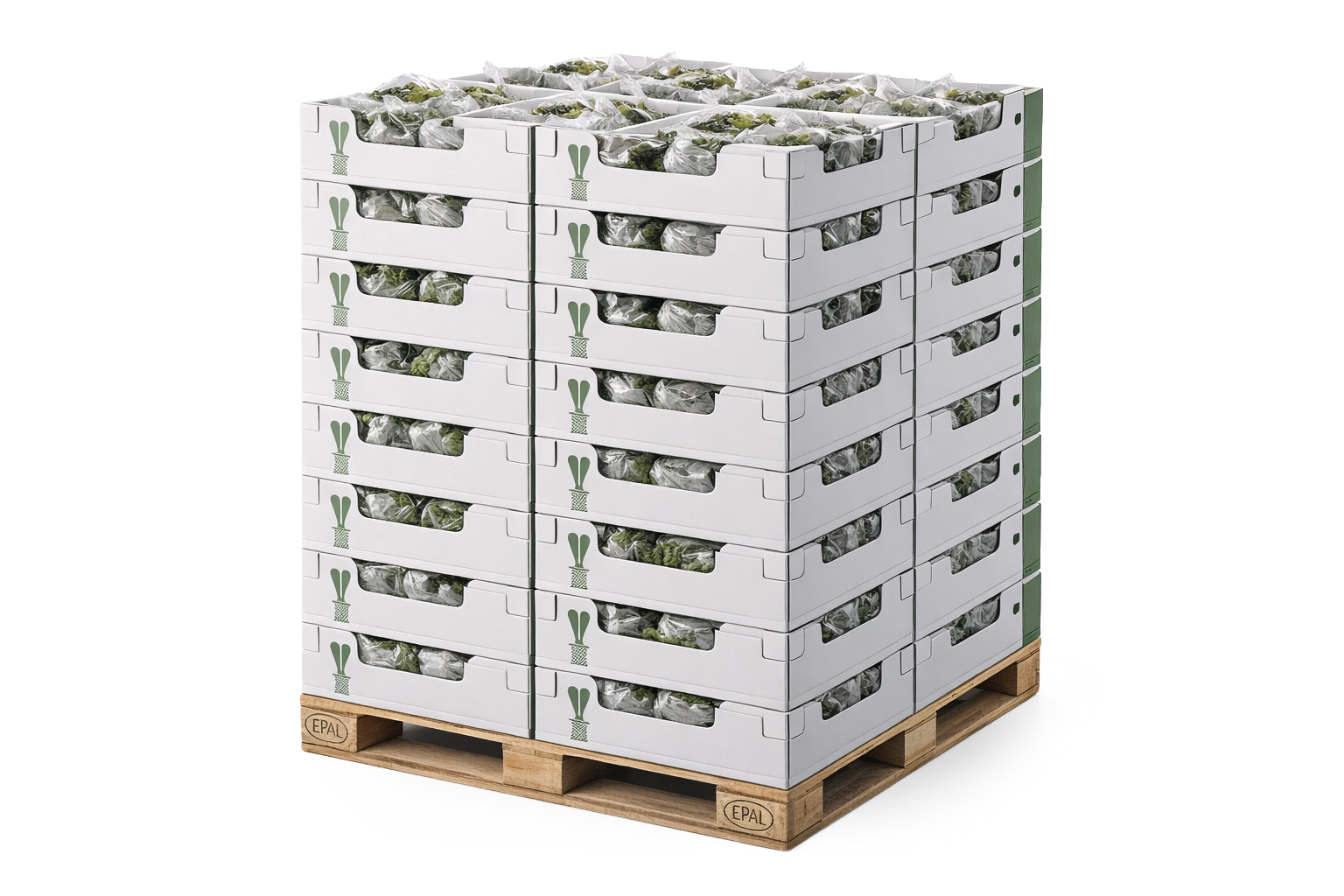

Exemples de produits emballés
Tron Cartesiano - Pallettizzatore automatico cartesiano a portale
Tron Cartesiano - Pallettizzatore automatico cartesiano a portale
Tron Cartesiano - Pallettizzatore automatico cartesiano a portale
Tron Cartesiano - Pallettizzatore automatico cartesiano a portale
Tron Cartesiano - Pallettizzatore automatico cartesiano a portale
et plein d'autres...
Détails palettiseur cartésien automatique à portique ouvert
Tapis d'alimentation du PALETTISEUR équipé de capteurs optiques pour la lecture des boîtes. Dans cette station, les produits sont présentés de manière précise dans la station de prélèvement
Divers types de modules de prise (possibilité d'accrochage et de décrochage rapides en automatique).
La version 4 côtés ouverts permet d’augmenter le nombre de baies, y compris avec magasin d’intercalaires ou magasin palettes vides.
L'utilisation de moteurs sans balais permet une haute précision de positionnement des colis
Possibilité de compléter le palettiseur cartésien de systèmes externes ou internes de banderoleuses, en fonction de l’espace et des besoins du client.
Des systèmes de convoyeurs à rouleaux de chargement et déchargement de palettes vides ou pleines, des systèmes de dépalettisation sont également disponibles.
